COMPACTLINE Systeme
Kompakte 35 kHz Vorschubeinheiten-Baureihe, wenn es auf Baugröße und Gewicht ankommt. Als Einzelkomponente, für die Automationsintegration oder bei Roboterlösungen zum flexiblen Einsatz der Ultraschall-Schweißtechnologie mit hohen reproduzierbaren Schweißresultaten.
- 40 - 100 mm Hubvorschub
- 16, 25 und 40 mm Zylinderdurchmesser
- 4 Produktbauformen
Der Bedarf von Industrie und Fertigung an komplexen und effizienten Automationsanlagen und Ultraschall-Sonderschweißmaschinen nimmt ständig zu. Bedarfsgerecht bietet Herrmann die 35 kHz Vorschubeinheiten-Baureihe mit eigener Schweißprozess-Steuerung als komplette Integrationslösung an. Egal ob platzsparend in einer Automationslinie oder leicht und kompakt als End-of-Arm-Lösung an einem Mehrachs-Roboter, der Modulbaukasten bietet viele Produktkonfigurationen mit passenden Anbau- und Zubehörmöglichkeiten. Auch für Sondermaschinenbauer bietet die VE COMPACTLINE als Einzelkomponente eine robuste und über Jahrzehnte bewährte Alternative zu aufwendigen Eigenbauten.

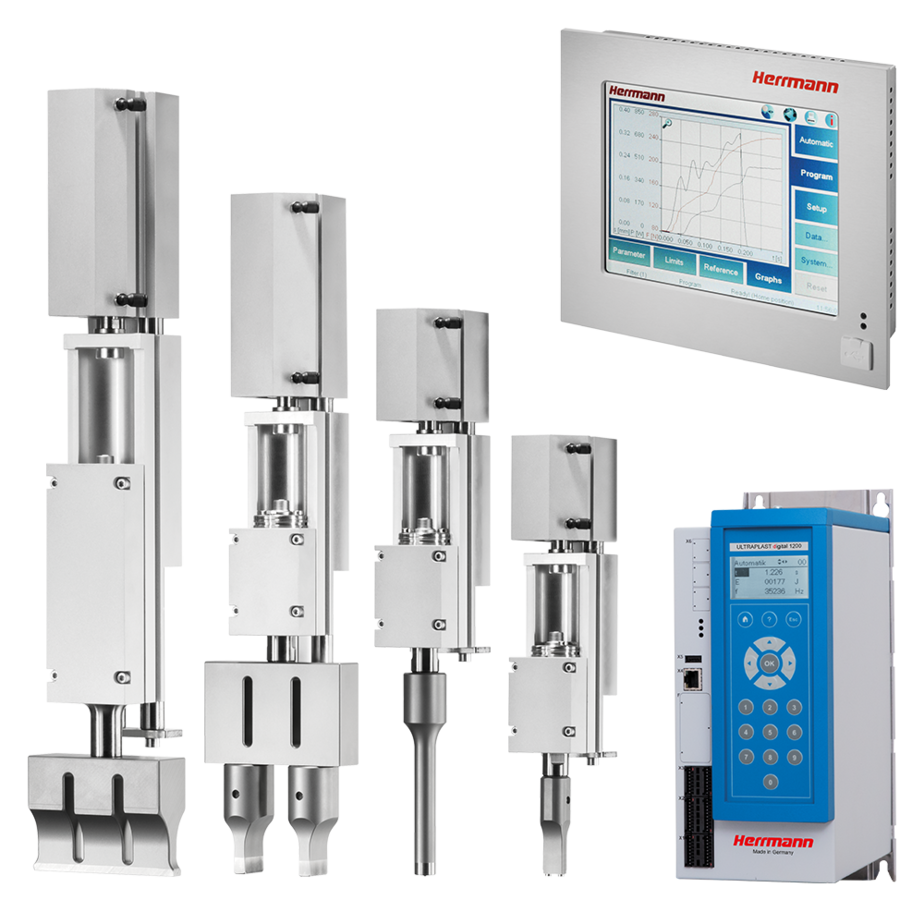

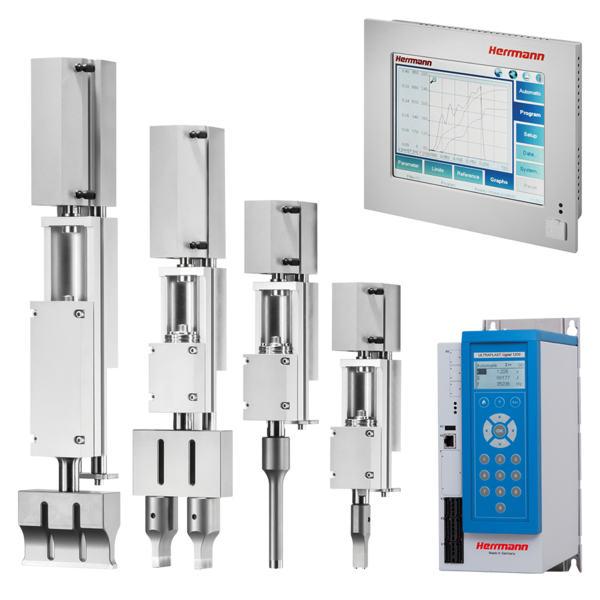

Bei platzsparenden Integrationsaufgaben in Automationslinien oder bei Roboterapplikationen muss nicht auf gewohnten Herrmann Bedienkomfort und Qualität verzichtet werden. Die Vorschubeinheit VE COMPACTLINE VARIO liefert in Verbindung mit der Schweißprozess-Steuerung VARIO control beste reproduzierbare Schweißergebnisse und unterstützt bei der Parameterfindung und der Qualitätsaufzeichnung durch eine Visualisierung des Ultraschall-Schweißprozesses. Propventiltechnik kombiniert mit passenden Wegmesssystemen runden das 35 kHz Schweißsystem mit einer Generatorenleistung von 1200 W ab.
- Flexible Schweißprozess-Steuerung: VARIO control
- Grafische Schweißprozessüberwachung
- PropControl: Proportionalventiltechnik
- Anwendungsorientierte Wegmesssysteme
- Hoher Individualisierungsgrad
| VE COMPACTLINE VARIO | 35 kHz |
|---|---|
| Generatorenleistung [W] | 1200 |
| Schweißkraft min./max.* [N] *bei 6 bar | 30 / 680 |
| Arbeitshub [mm] | 40 / 100 |
| Außenmaße (B x H x L*) [mm] *in Abhängigkeit von Bauform und Arbeitshub, ohne Sonotrode | 56 / 75 / 264 - 417 |
| Bediengerät | 8,4" Touchscreen color |
| Betriebsarten | 5 |
| Schweißteil-Memories | 32 |
| Anzahl der gespeicherten Schweißungen (Wertekontrolle) | 100 pro Memory |
| Ansteuerung von Zusatzfunktionen (optional) | max. 4 |
Bereits in dieser Systemklasse gehört ein 5,7“-Touchscreen zur Systembedienung und zur Prozessüberwachung zum Bedienkomfort. Häufig kommt es bei automatisierten 35 kHz-Applikationen auf jeden Millimeter Einbauraum an, jede Gewichtseinsparung am Schweißsystem hilft bei einer optimalen Konfiguration von Robotersystemen. Individuelle Schweißkräfte lassen sich durch Einsatz bewährter Proportionalventiltechnik einfach am Bediengerät programmieren.
- Kompakter und robuster Systemaufbau
- Raumsparende Steuerungslösung: LOGIC control
- PropControl: Proportionalventiltechnik
- Wegmess-System-Technik
- Bedienung über Touch Panel
| VE COMPACTLINE LOGIC | 35 kHz |
|---|---|
| Generatorenleistung [W] | 1200 |
| Schweißkraft min./max.* [N] *bei 6 bar | 30 / 680 |
| Arbeitshub [mm] | 25 / 50 / 100 |
| Außenmaße (B x H x L*) [mm] *in Abhängigkeit von Bauform und Arbeitshub, ohne Sonotrode | 56 / 75 / 264 - 417 |
| Bediengerät | 5,7"-Touchscreen monochrome |
| Betriebsarten | 5 |
| Schweißteil-Memories | 50 pro Memory |
| Ansteuerung von Zusatzfunktionen (optional) | max. 2 |

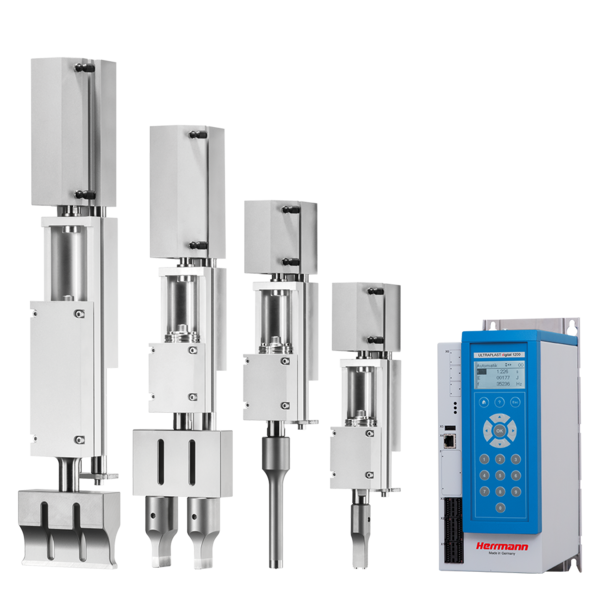

Die kompakteste Ultraschall-Systemlösung, die Herrmann zu bieten hat. Wenn es um begrenzten Einbauraum und geringes Gewicht geht, dann ist dieses 35 kHz Ultraschall-Schweißsystem durch nichts zu schlagen. Der digitale Hochleistungsgenerator bietet vielfältige Möglichkeiten zum Datenaustausch via Ethernet und durch optionale Feldbusmodule. Die SDM-Variante ermöglicht Schweißprozesse mit Wegmessung und Auswertung. Eine sinnvolle Ergänzung bei höheren Qualitätsanforderungen.
- Ultrakompakter Systemaufbau
- Systemintegrierte Steuerung: SOLID control
- PropControl: Proportionalventiltechnik
- Wegmesssystem-Technik bei SOLID SDM Variante
- Verschiedene Feldbusmodule (Option)
| VE COMPACTLINE SOLID | SDM 35 kHz/ STE 35 kHz |
|---|---|
| Generatorenleistung [W] | 1200 |
| Schweißkraft min./max.* [N] *bei 6 bar | 30 / 680 |
| Arbeitshub [mm] | 40 / 100 |
| Außenmaße (B x H x L*) [mm] *in Abhängigkeit von Bauform und Arbeitshub, ohne Sonotrode | 56 / 75 / 264 - 417 |
| Bediengerät | 128 x 64 Matrix Monochrome |
| Betriebsarten | 3 |
| Schweißteil-Memories | 8 |
Leistungsstarke Ultraschallgeneratoren für getaktete Applikationen – die digitale ULTRAPLAST Produktbaureihe ist in den Frequenzen 20 kHz, 30 kHz und 35 kHz mit einem Leistungsspektrum von 900 W bis 6200 W erhältlich. Programmierbare Ein- und Ausschwingzeiten und stufenlos einstellbare Schweißamplituden sind nur einige Merkmale dieser Baureihe. Der Ultraschallgenerator ULTRAPLAST digital kommt in allen Herrmann Ultraschall Serienmaschinen und Systemen zum Einsatz.
DataRecorder G3
Mit jedem Schweißvorgang mehr als 150 Parameter erfassen, archivieren und analysieren:
- Echtzeitvisualisierung von Schweißprozessgrafiken und Trenddiagrammen
- Kommunikation von Statusinformationen, Messwerten, Grenzwerten und Parametern in MES-Systeme via Ethernet (UDP)
- Export ausgewählter Prozessdaten und Grafikdaten in das Dateisystem zur Weiterverarbeitung (CSV, ASCII Formate)
- Plug & Record: Mit dem Netzwerk verbinden und Prozessdaten von bis zu 16 Generatoren der ULTRA-X Generation gleichzeitig aufzeichnen
- 100% Datensicherheit durch lückenlose Aufzeichnung mit überwachter Datenpufferung
- Schnelle Navigation durch bereits archivierte Daten
DataRecorder Software kann bei allen Ultraschallgeneratoren der ULTRA-X Generation eingesetzt werden.
