Du câble au terminal
Dans les véhicules à moteur modernes, les raccords de câbles et pièces de contact sont indispensables, en particulier lorsqu’il s’agit de garantir la transmission d’un courant haute puissance dans des faisceaux de câbles. Les ultrasons sont utilisés pour souder des câbles en cuivre et en aluminium avec des sections transversales allant jusqu’à 150 mm², sur des terminaux.
Le soudage par ultrasons s’est révélé être une technique d’assemblage particulièrement adaptée pour ces applications, étant donné que le raccord créé satisfait même aux demandes les plus strictes en matière de résistance mécanique et de durabilité.
Solutions ultrasons pour applications de câble et terminal

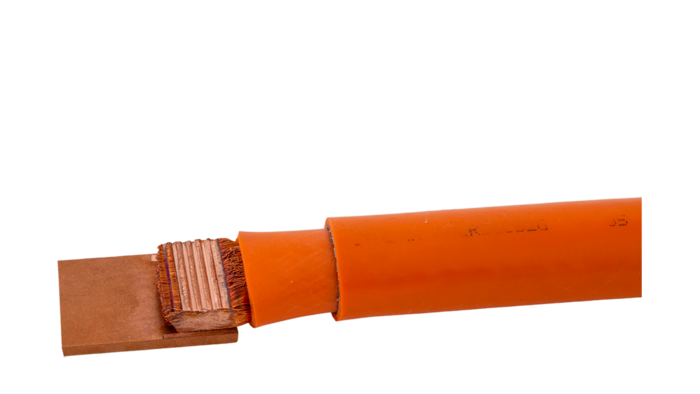

Une forme spéciale d’applications reliant des câbles à des terminaux est le soudage de câbles haute tension. Ces câbles sont essentiels au succès de la mobilité électrique, mais du fait de leur large diamètre, ces derniers exigent un haut niveau de puissance pour obtenir des raccords fiables. Avec des forces allant jusqu’à 10.000 N, les machines de soudage par ultrasons sont parfaites pour assembler des câbles haute tension de manière solide et permanente.
Des temps de cycle courts sont possibles même pour des câbles avec une section transversale allant jusqu’à 400 mm², garantissant ainsi une production rentable.
Barre omnibus / de terminal à terminal
Lors du soudage de terminaux ou barres omnibus, des feuilles d’une épaisseur de jusqu’à 5 mm sont soudées ensemble. Ces feuilles sont utilisées lorsque des courants élevés doivent être acheminés, comme par exemple dans des systèmes de contrôle des batteries d’accumulateurs ou des contacts à haute intensité. Les exigences en matière de force et de puissance sont donc également nettement plus élevées.
Grâce aux ultrasons, les raccords peuvent être soudés dans des temps de cycle rapides, sans devoir se résigner à des pertes de conductivité.
Le soudage par ultrasons pour une conductivité électrique supérieure
Chez Herrmann Ultraschall, nos services de conseils sont conçus pour révéler au grand jour des opportunités cachées de gains d’efficacité significatifs et d’amélioration des performances des produits. Nous nous sommes récemment associés à un fabricant de connecteurs électriques de premier plan, où notre expertise en soudage par ultrasons a mis en évidence une alternative supérieure à leur processus de sertissage traditionnel. Cette collaboration a permis une amélioration remarquable de la conductivité électrique et de la fiabilité des connexions, démontrant la puissance des solutions innovantes.
