Module de scellage partie supérieure TSM

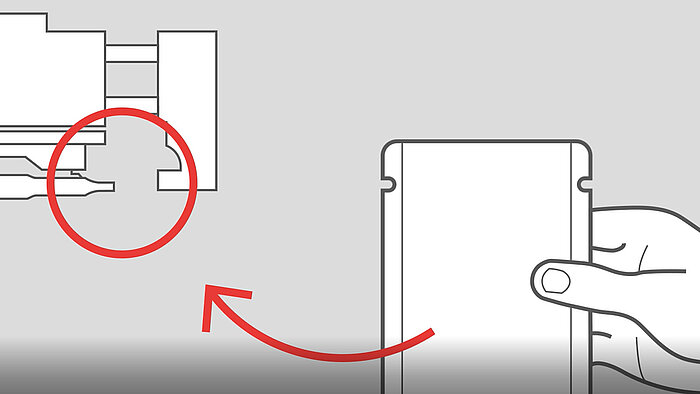

Le module de Herrmann pour sceller hermétiquement la partie supérieure des sachets réunit les expériences de plus de 1000 stations de scellage en production sur le marché. Avec sa construction modulaire, ce système est configurable pour la plupart des types de machines d’emballage.
- Fréquence de fonctionnement : 30 et 35 kHz
- Longueur de scellage max. : 207 mm
- Force de scellage max. : 1200 N
Les modules PACKLINE d’Herrmann garantissent un scellage solide et hermétique, même en cas de contamination dans la zone de soudure. L’ultrason permet un scellage efficace de la plupart des matériaux d’emballage, y compris les recyclables. Le module TSM se prête parfaitement à une intégration dans une nouvelle machine ou en complément sur des concepts de machine déjà existants. Les outils étant conçus avec une classe de protection IP65/67, le module de scellage TSM convient pour une utilisation dans des environnements humides, avec de grandes possibilités en matière de nettoyage.
Le mécanisme de génération de force pneumatique étant intégré dans le module TSM, il en résulte une pleine liberté au regard du concept d’entraînement, que ce soit mécanique avec l’arbre d’entraînement principal de la machine, servo-électrique ou encore pneumatique. L’entraînement peut être installé à droite ou à gauche du module, un critère particulièrement avantageux dans le cas des systèmes multilignes.
Le vérin pneumatique intégré permet la disponibilité immédiate de la force de scellage à travers le contact des outils avec le matériau. Le concept PreLoaded permet le scellage de sachets avec un processus fiable, même à des cadences élevées.
- Flexibilité dans le choix de l’entraînement
- Facilité d’intégration sur machines nouvelles ou existantes
- Scellage hermétique à des cadences élevées
| Module de scellage au sommet TSM | 30 kHz | 35 kHz |
|---|---|---|
| Puissance du générateur [W] | 1800 | 1200 |
| Force de soudage max. à 6 bar [N] | 750/1200 | 750/1200 |
| Longueur de scellage max. [mm] | 207 | 135 |
| Largeur d’ouverture max. [mm] | 50/100 | 50/100 |
| Configuration d’entraînement | gauche/droite | gauche/droite |
Des générateurs divers et variés pour des applications d’emballage intermittentes et continues : entièrement numérique, le générateur d’ultrasons ULTRAPACK est conçu pour être utilisé avec des machines d’emballage rapides. Les multiples fonctions du logiciel permettent un réglage reproductible du processus de soudage, avec à la clé une qualité de scellage maximale. Le générateur numérique ULTRAPACK fait partie intégrante des modules PACKLINE signés Herrmann.
DataRecorder G3
Enregistrer, archiver et analyser plus de 150 paramètres avec chaque procédure de soudage :
- Visualisation en temps réel de graphiques de processus de soudage et diagrammes de tendance
- Communication des informations d’état, valeurs mesurées, limites et paramètres dans les systèmes MES via Ethernet (UDP)
- Exportation d’une sélection de données de process et données graphiques de soudage dans le système de fichier pour un traitement ultérieur (formats CSV, ASCII)
- Plug & Record : connexion au réseau et enregistrement simultané de données de process de jusqu’à 16 générateurs de la génération ULTRA-X
- 100 % de sécurité des données à travers un enregistrement continu avec mise en mémoire tampon contrôlée des données
- Navigation rapide à travers les données précédemment sauvegardées
Le logiciel DataRecorder peut être utilisé avec tous les générateurs d’ultrasons de la génération ULTRA-X.
HDM ProcessControl
Le capteur de distance à haute précision HDM permet un contrôle qualité efficace en détectant le mauvais positionnement des sachets dans les stations de scellage, et permet la mise à l’écart de ceux-ci. Intégré dans le module TSM, le capteur HDM détermine la distance réelle entre les outils de scellage. Le signal est analysé en temps réel par le générateur d’ultrasons, permettant ainsi des analyses extrêmement rapides, un avantage important pour des systèmes d’emballage à haute vitesse. Le générateur est également capable de compenser les influences thermiques, de sorte qu’un contrôle qualité constant est garanti tout au long de la durée de fonctionnement de la machine.
États défectueux identifiables
- Dédoublement de sachets
- Sachets pliés
- Produit solide dans la zone de scellage
- Absence de sachets
Avantages client
- Réduction du nombre de sachets défectueux en production
- Limitation des efforts nécessaires pour le contrôle qualité
- Prévention du contact métallique entre les outils, pour leur protection
Trois postes en un : le nouveau module de scellage au sommet TSM avec COS
Renoncez aux postes inutiles sur votre machine d’emballage en utilisant une solution compacte qui vous aidera à atteindre vos objectifs de durabilité. Avec la nouvelle mise à niveau de jointure de scellage esthétique COS pour le module de scellage au sommet TSM, à l’avenir vous serez en mesure de créer une jointure de scellage hermétique et esthétique sur des SUP sur un seul poste. Grâce à une technologie ultrasons efficace, vous pourrez renoncer à un poste de refroidissement, tout en réduisant automatiquement votre consommation d’énergie et vos déchets.
