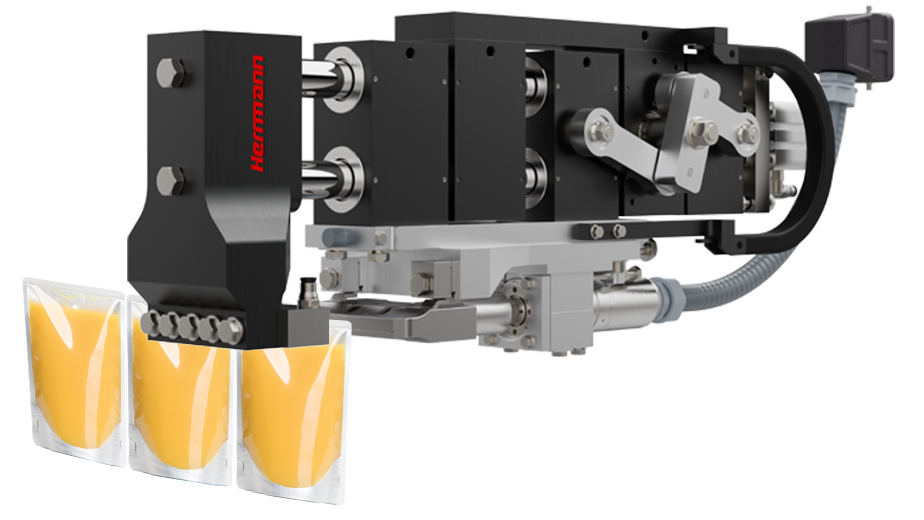

Modulo di sigillatura superiore TSM
Il modulo di sigillatura superiore di Herrmann riunisce le esperienze di più di 1.000 stazioni per sigillatura superiore presenti sul mercato. Grazie alla sua costruzione modulare, è configurabile per una grande varietà di macchine confezionatrici.
- Frequenza di funzionamento 30 e 35 kHz
- Fino a 207 mm di lunghezza di sigillatura
- Fino a 1200 N di forza di sigillatura
Con i moduli PACKLINE di Herrmann si ottiene una saldatura robusta ed ermetica. Si evitano con sicurezza le bruciature del materiale di confezionamento durante i tempi di inattività della macchina. Il modulo di sigillatura superiore è ideale per essere integrato su macchine nuove o essere installato in retrofit su macchine già esistenti. Con l’impiego di utensili aventi con classe di protezione IP65/67, il modulo di sigillatura superiore è adatto anche all'impiego in ambienti umidi o elevati requisiti di asetticità.

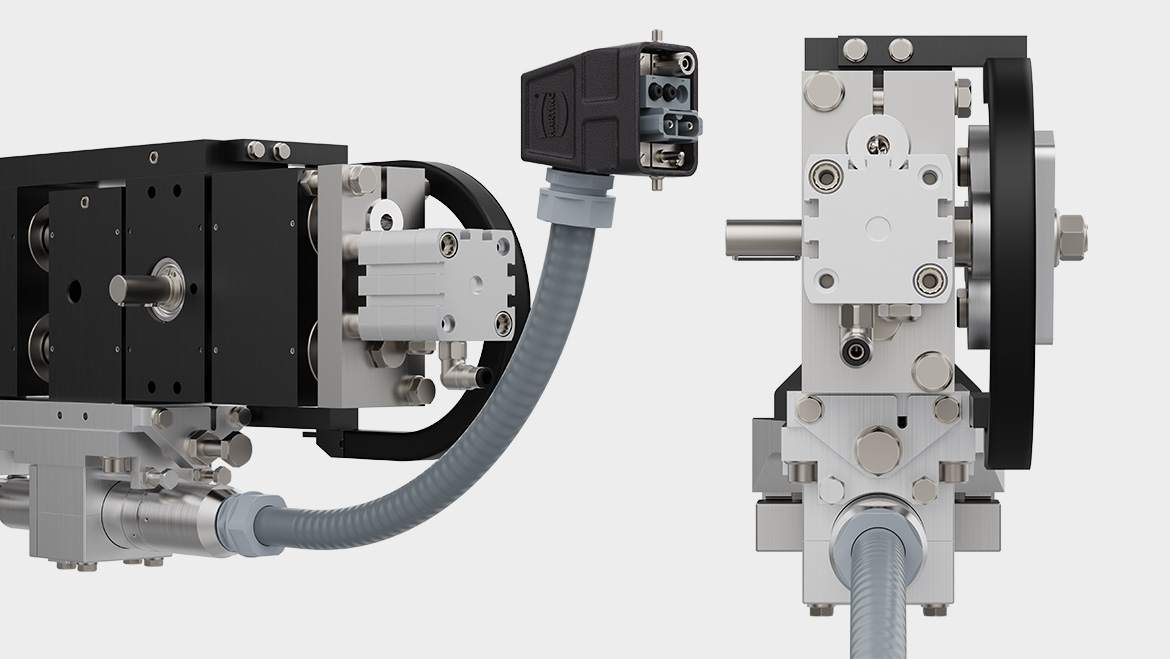

Il generatore della forza pneumatica è integrato nel modulo di sigillatura superiore, il che consente una notevole libertà in termini di principio di azionamento. Sull'albero di azionamento possono essere adattati diversi azionamenti pneumatici ed elettrici. Può anche essere realizzato un collegamento meccanico con l'albero di azionamento principale della confezionatrice. Per soddisfare le diverse esigenze di assemblaggio, l'azionamento può essere installato sul lato sinistro o sul lato destro del modulo: un'opzione particolarmente vantaggiosa nel caso di sistemi a linee multiple.

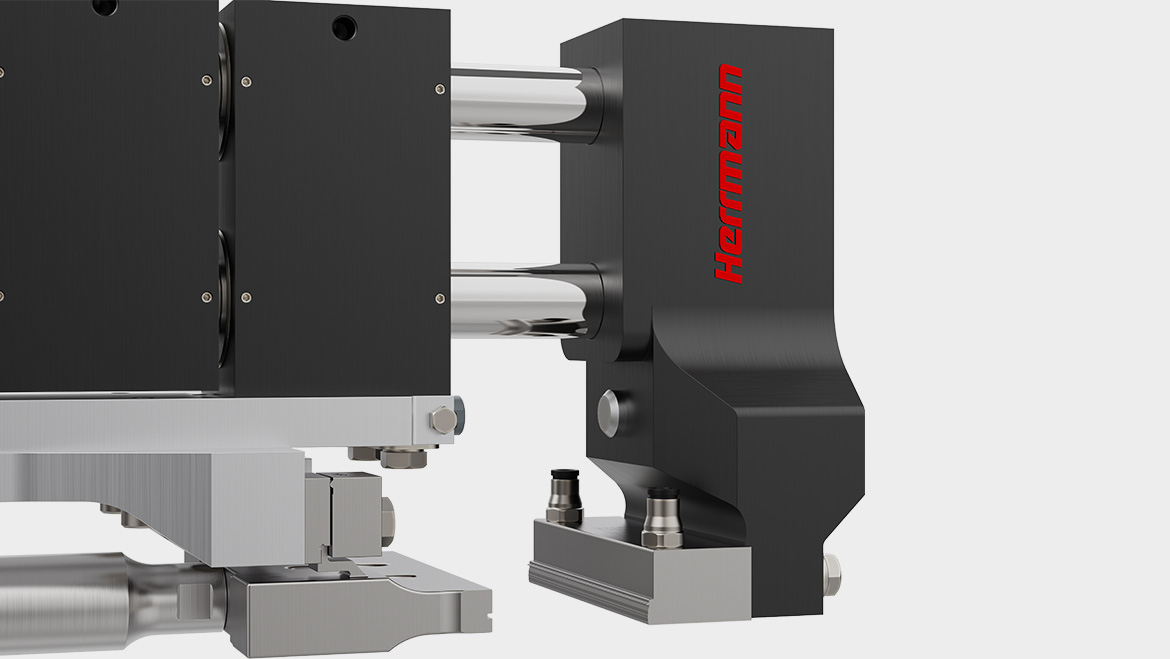

Con la presenza di un cilindro pneumatico integrato, la forza di saldatura è subito disponibile al contatto degli utensili di sigillatura. Questo concetto PreLoaded consente la stabilità del processo nella saldatura di buste, anche con elevate velocità della macchina.
- Flessibilità nella scelta dell’azionamento
- Struttura configurabile
- Saldatura sicura a cicli elevati grazie alla funzione PreLoaded
| Modulo di sigillatura superiore TSM | 30 kHz | 35 kHz |
|---|---|---|
| Potenza del generatore [W] | 1800 | 1200 |
| Forza di saldatura massima a 6 bar [N] | 750/1200 | 750/1200 |
| Lunghezza di saldatura massima [mm] | 207 | 135 |
| Larghezza di apertura massima [mm] | 50/100 | 50/100 |
| Configurazione dell'azionamento | Sinistro/destro | Sinistro/destro |
Generatori versatili per applicazioni di packaging intermittenti e in continuo - Il generatore di ultrasuoni ULTRAPACK totalmente digitale è progettato per l'impiego con confezionatrici ad alta velocità. Le molteplici funzioni software consentono un controllo ripetitivo del processo di saldatura che assicura la massima qualità di sigillatura possibile. ULTRAPACK digital è parte integrante dei moduli PACKLINE di Herrmann.
DataRecorder G3
Registrazione, archiviazione e analisi di oltre 150 parametri con ogni processo di saldatura:
- Visualizzazione in tempo reale dei grafici dei processi di saldatura e dei diagrammi delle tendenze
- Comunicazione di informazioni sullo stato, valori misurati, limiti e parametri nei sistemi MES via Ethernet (UDP)
- Esportazione di dati di processo e dati dei grafici di saldatura selezionati nel file system per l’ulteriore elaborazione (formati CSV, ASCII)
- Plug & Record: Collegamento alla rete e registrazione simultanea da un massimo di 16 generatori della generazione ULTRA-X
- Sicurezza dei dati al 100% grazie alla registrazione in continuo con buffering dei dati monitorato
- Navigazione rapida nei dati precedentemente archiviati
Il software DataRecorder può essere utilizzato con tutti i generatori di ultrasuoni della generazione ULTRA-X.
HDM ProcessControl
La funzione “High Precision Distance Measurement”, misurazione della distanza ad alta precisione, è un controllo di qualità che riconosce le condizioni non corrette delle buste nelle stazioni di saldatura e consente lo scarto delle buste non conformi. Il sensore HDM integrato nel TSM determina la distanza degli utensili di saldatura. Il segnale viene misurato direttamente sul generatore di ultrasuoni , consentendo in tal modo velocità di monitoraggio estremamente elevate, particolarmente vantaggiose nei sistemi di confezionamento ad alta velocità . Il comando intelligente del generatore è in grado di compensare gli influssi termici, garantendo un controllo di qualità costante per tutto il tempo di funzionamento della macchina.
Riconoscimento di condizioni di guasto
- Doppi sacchetti
- Sacchetti piegati
- Prodotto solido nell’area di saldatura
- Assenza di sacchetti
Vantaggi per il cliente
- Riduzione nel numero di sacchetti difettosi nei prodotti finiti (downstream)
- Minore impegno per il controllo di qualità
- Prevenzione del contatto degli utensili metallici per una lunga vita utile degli stessi
Tre stazioni in una: il nuovo modulo di sigillatura superiore con COS
Elimina le stazioni non necessarie nella tua macchina confezionatrice grazie all’impiego di una soluzione compatta che ti aiuterà a raggiungere i tuoi obiettivi di sostenibilità. Con il nuovo upgrade per sigillature estetiche COS per il modulo di sigillatura superiore TSM, in futuro potrai creare sigillature ermetiche ed estetiche di buste stand-up in una sola stazione. Grazie all’efficiente tecnologia di saldatura a ultrasuoni, puoi eliminare una stazione di raffreddamento e allo stesso tempo ridurre automaticamente il consumo di energia e gli scarti.
